加装升压电路使24v直流变频风扇支持充电宝户外使用

作者：yj911

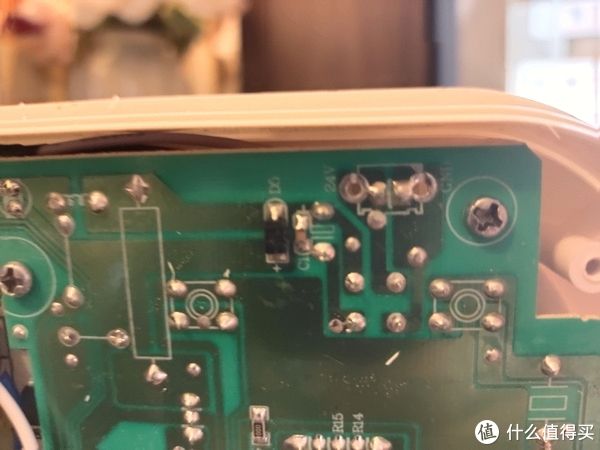

一直想买个风扇室内户外两用，去年夏天看到先锋s6，12v供电直接可以使用充电宝，去年百元今年一直160没降价，前几天小米1x升级版直接接充电宝220元也挺合适，但是本着省钱的原则觉得还是等等吧。把自家的风扇翻出来是前几年买的网易严选，看了下居然是直流变频的，但是是220v输入，不像现在的直流风扇像路由器一样使用外置变压器。拆开电扇主板发现是变压到24v输入到风扇控制板。

然后网上一堆搜索也没找到有人用充电宝的案例，搜索tb，升压有两种选择，升压线和诱骗线，升压线可以usb转到12v但是最大5v3a就是15w（也是充电宝或者电源端限制），诱骗线可以到20v但是主要用于笔电，而且要65w充电宝支持，一个充电宝都要200了，划不来。

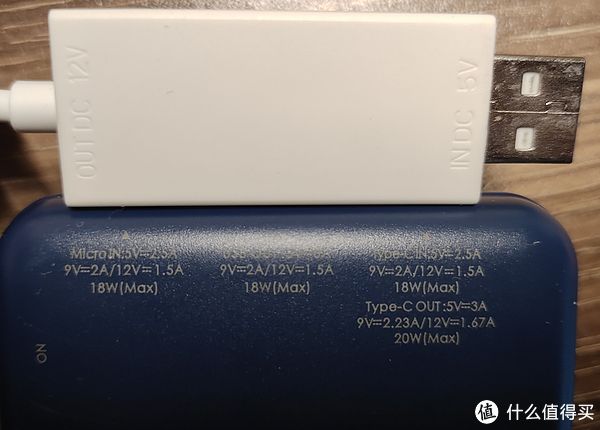

根据自己设备情况，有一个20w的pd充电宝和一个小米台灯用送的5v转12v升压线（这个升压线线很不错，支持小米台灯和欧普的一个aa级15w台灯），确定了用输出12v升压到24v的方案。

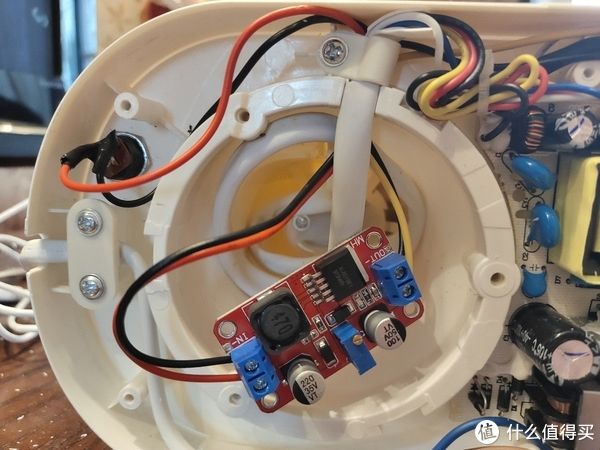

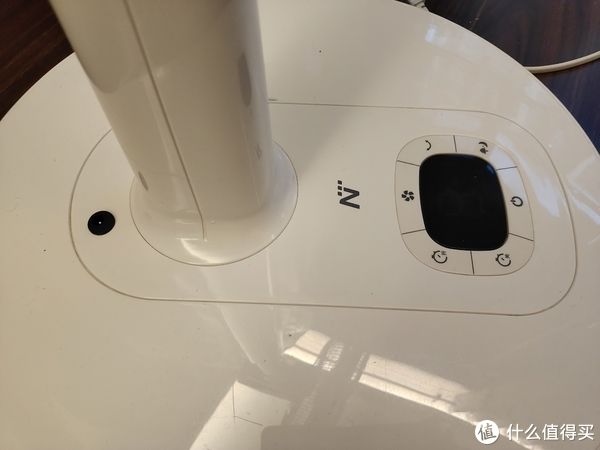

根据风扇功率20w，tb翻了很久dd下单一个xl6019方案的升压板子，能稳定输出24v1a，包邮6块。然后找了个废电脑电源拆了导线，还有一个库存的5.5*2.5的母头，再在风扇上开了个洞，风扇内的改造就完了。成型就是增加一个12v5.5*2.5的圆形输入口。

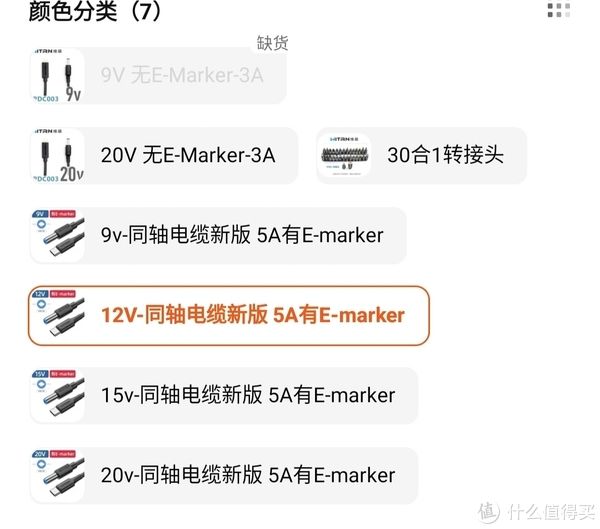

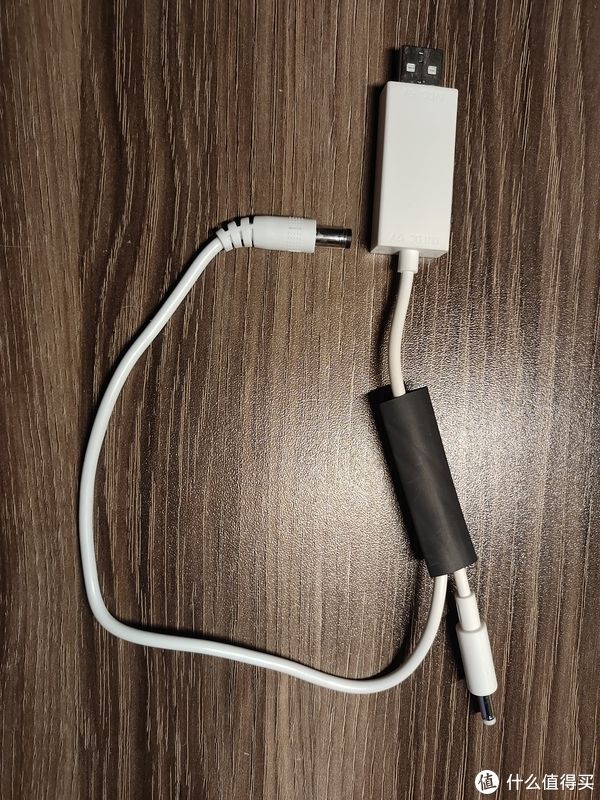

电源端本来想买个12v5.5圆口pd诱骗线就行了9.9包邮。但是本着废物利用的原则，升压线基本就没用过（但是去年户外烧烤用了两次15w都是户外最亮的那个），把升压线破了口，插接了一个玩客云的5.5公头。

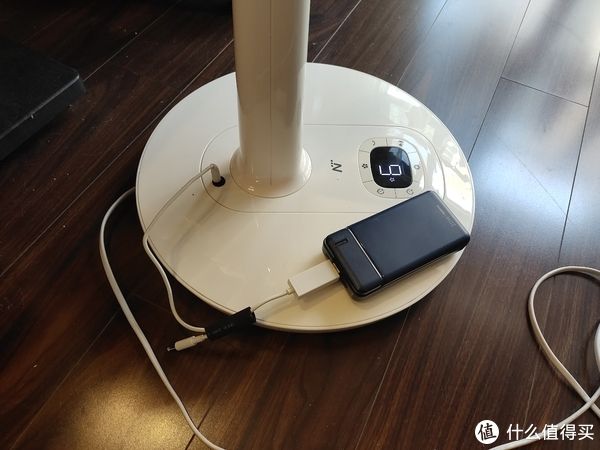

改装完成后实验使用老充电宝5v2a输出的可以3挡摇头，上述pd20w充电宝可以5档摇头或者6挡不摇头（最大8挡），也没有功率计，估计最大功率15w，改造基本成功（花了六块钱只能先这样了）。然后发现要是用了这个线接风扇那台灯就不能同时接了，额先出去玩一两次，下回再买个pd诱骗线试试吧。
