对良率很有信心，三星电子首次启动基于 4nm SF4 节点的 MPW 服务

IT之家 4 月 16 日消息，三星电子本月首次启动 4 纳米工艺的多项目晶圆 (MPW) 服务，证明了良率的稳定化成果。自 2019 年启动 MPW 5 纳米工艺四年以来，三星在这条路上实现了更精细、更先进工艺的生产。

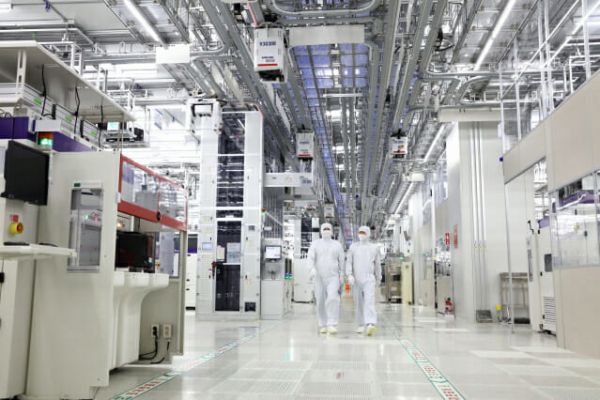

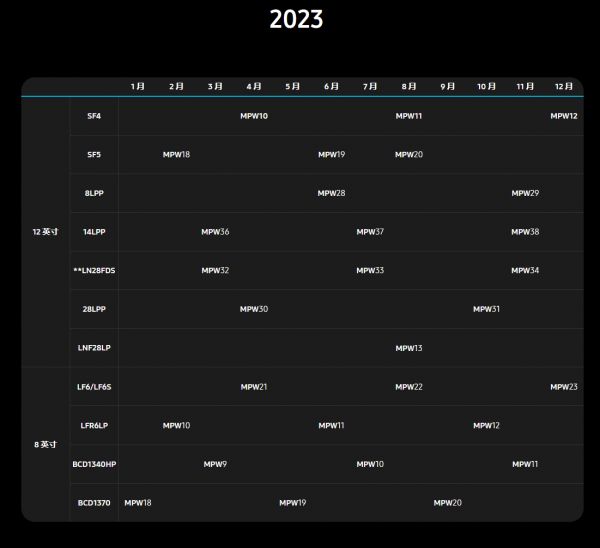

业内人士 14 日表示，三星电子计划本月首次启动 4 纳米 MPW 服务。IT之家发现，三星电子将 4 纳米工程标记为 SF4，而且他们还计划在 8 月和 12 月再进行两次 MPW。

MPW 服务是指通过在单个晶圆上制造多种半导体的技术。无晶圆厂公司在发布其芯片之前，要线通过代工厂（生产线）进行流片，也就是芯片原型的 MPW 流程。如果其客户在拿到首批样品并签下订单，那么代工厂就会开始批量生产，而 MPW 服务越多，无晶圆厂公司生产芯片原型的机会就越多。

一位业内人士解释说，“4 纳米工艺 MPW 意味着我们已经确保良率稳定以支持原型生产。”

简单来说，由于 MPW 是无晶圆厂公司在产品发布之前制作芯片原型的过程，因此只有在满足良率和速度并缩短 TAT（周转时间，从收到订单到交付的时间）等条件后才能开始这项服务。因此，三星电子启动 4 纳米 MPW 被解读为良率稳定并将扩大量产规模的表现。

去年 10 月份，三星三星电子晶圆代工事业部技术开发副总裁 Jung Ki-tae 在 COEX 举行的 Samsung Foundry Forum 2022 上表示，“4nm 初始良率没能达到市场预期，但现在我们已经提高到了没有问题的水平预计良率将超过上一代产品。我相信未来不会有产能问题。”

系统半导体业界相关人士表示：“MPW 即使是同一工艺、同一尺寸的半导体都不一样，所以很难统一定价”“一般来说，IP 成本高于晶圆厂成本，4 纳米和 5 纳米工艺 MPW 是一个耗资数十亿韩元的昂贵工艺。”
