永速电风扇机械版改遥控保姆级教程

作者：King_Castle

永速直流电风扇因其较高的性价比，入手的值友不少，我也买了一台机械版。在看到内部拆解的文章后，得知机械版与遥控版的控制板是同一PCB，且改装遥控并不困难。下面将我的改装经验分享给大家。

拆解

将风扇主体从立柱下拿下（无需拆开网罩和扇叶），使用十字螺丝刀拆下图示箭头处的六颗螺丝。

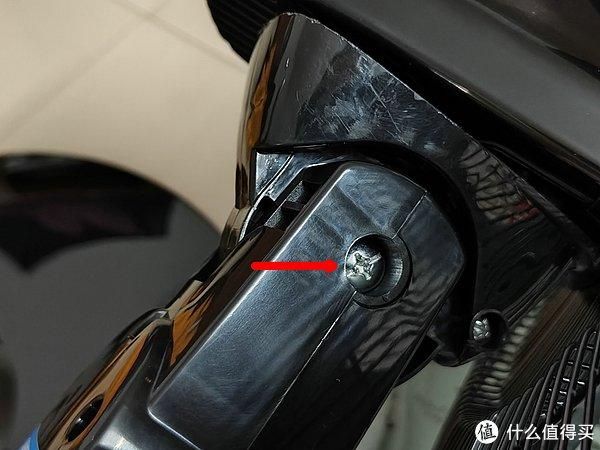

拆下俯仰调节紧固螺丝。

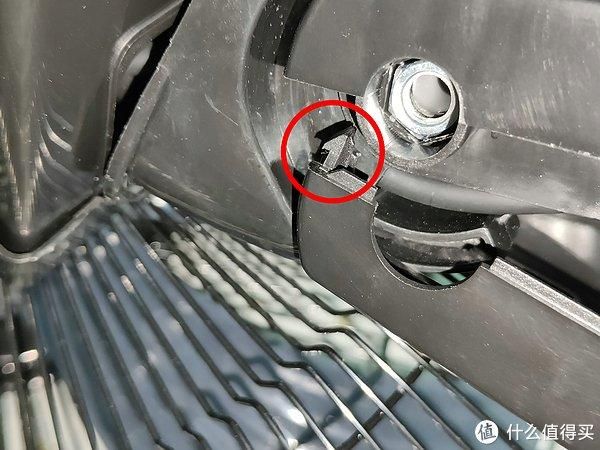

稍微用力分离背壳与前盖，注意两壳体顶部有卡扣，拆解时，前盖稍向下用力，左右轻微扭动即可拆除。

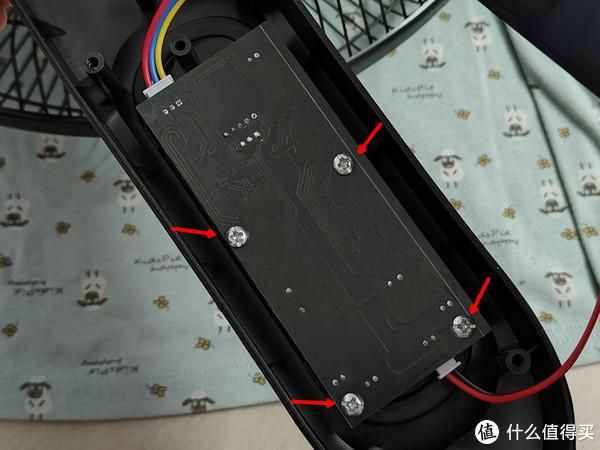

分离前盖和背壳后，可见黑色PCB控制板，拆除图示箭头处的四颗螺丝，并拔除上下两条连线后可拆出控制板。

改装

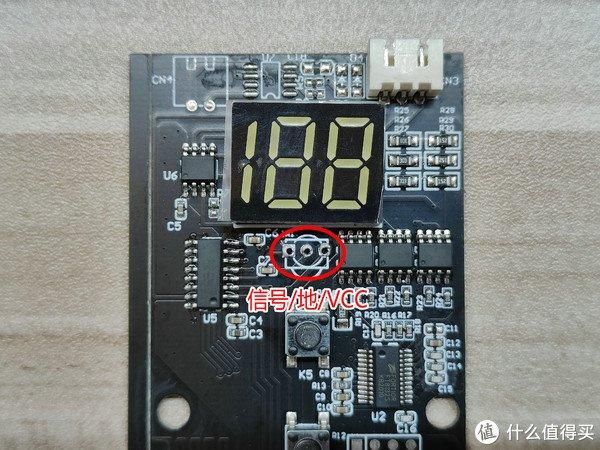

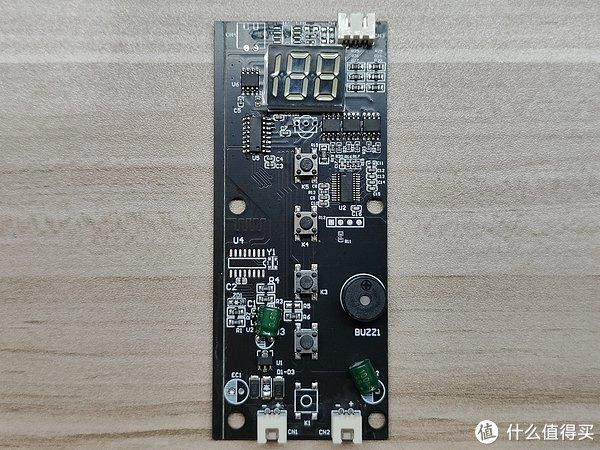

这是控制板元器件面。两位半数码管正下方的三孔焊盘就是红外接收头的预留位，改装十分简单，补上这颗红外接收头即可。

预留红外接收头的引脚顺序，从左至右依次为：信号——地——VCC。

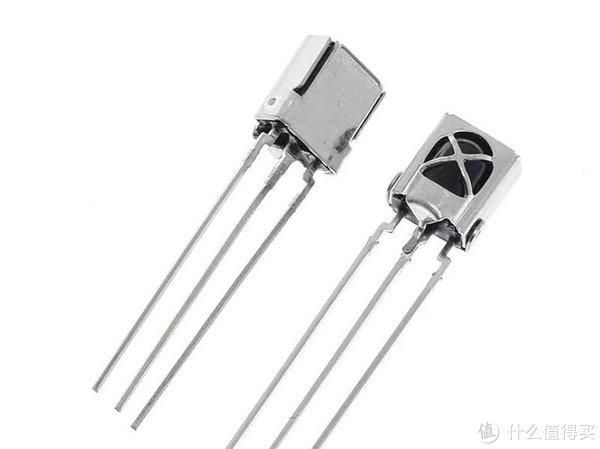

红外接收头可选择常用的VS1838B，其引脚排列与永速风扇控制板预留焊盘排列一致，直接焊接即可。

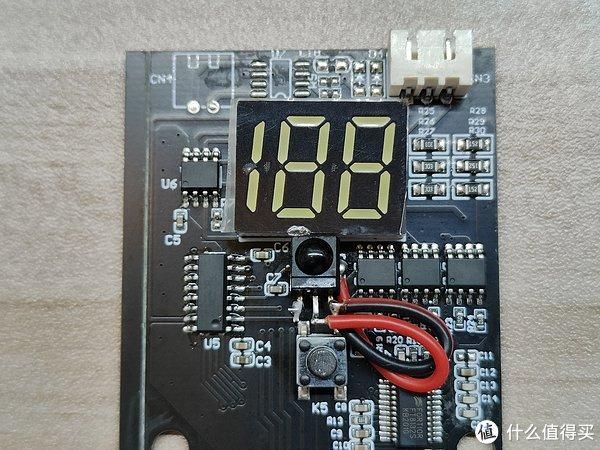

焊接接收头时，要折弯引脚，使得红外信号接收面与数码管平齐，见图示。（我使用的红外接收头型号不是1838，引脚排列不同，所以用了两条飞线；在此只做安装方向示例，大家自行忽略图中飞线。）

复原

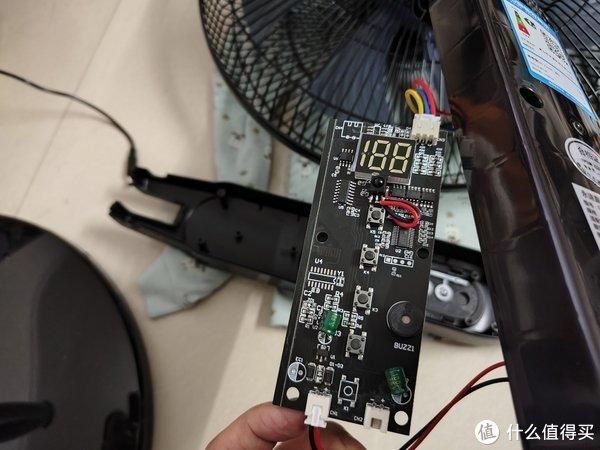

补焊上红外接收头后，控制板接好上下两根排线，按上述步骤逆序复原安装即可。

遥控器选择

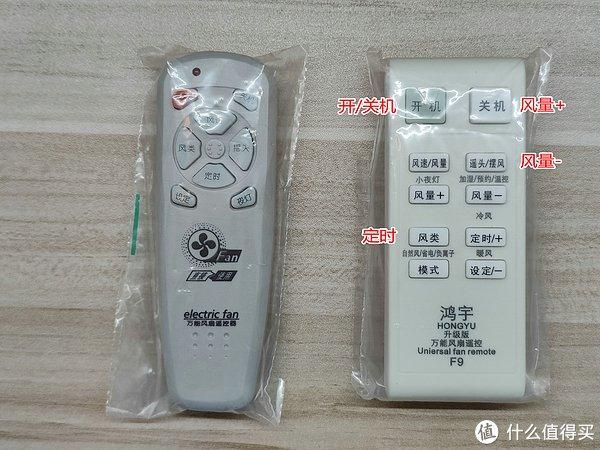

我使用以前购买的两款风扇万能遥控器进行测试，两款均能配对。永速风扇使用的是通用遥控代码，市面上的风扇万能遥控器应该都能配对。配对成功后，键位功能与原遥控器有所不同，自己用标签纸进行标注即可。需要说明的是：永速风扇机械版摇头装置与遥控版不同，机械版改装遥控后，不能实现遥控控制摇头功能。

结语

永速风扇机械版改装遥控只需要补齐一颗红外接收头，且拆解难度不大，整体改装花费也在10元以内（1838几毛钱，万能遥控5元左右），喜欢动手的值友可以试试。大家在改装时有何疑问，也可在文章后留言，互相交流。
